부적절한 316 액체 냉각 파이프 구부러짐으로 인해 유체 역학이 손상되지 않도록 하십시오.
A 316 액체 냉각관벤더의 내부 벽에 주름이 생기거나 단면이 편평한 타원형이 되는 것은-자체를 알리지 않습니다. 깨끗하게 배송되고, 상자에 넣어도 괜찮아 보이고, 냉각수 루프가 뜨거워질 때만 손상이 드러납니다. 이는 대부분의 구매자가 -에 대해 검사하지 않는 실패 모드이며 316 액체 냉각 파이프 굴곡에서 시작됩니다.
정말 나쁜 일이야316 액체 냉각관Bend는 실제로 비용이 듭니다.
굴곡은 유체 역학이 가장 열심히 테스트되는 곳입니다. 곡선으로 들어가는 냉각수는 외벽에서는 가속되고 내벽에서는 느려집니다. 굽힘 형상이 잘못된 경우 속도 차이는 난류, 갇힌 공기 및 열 모델이 예측하지 못한 핫스팟으로 변합니다.
부적절하게 구부러진 316 액체 냉각 파이프에 세 가지 오류 서명이 반복적으로 나타납니다.
- 내부-벽 주름국부적 거칠기가 증가하고 난류로 인해 펌프 크기가 지정된 설계점보다 높은 압력 강하가 발생합니다.
- 굽은 부분의 난형유효 흐름 영역이 줄어들므로 냉각판의 냉각수 속도가 열을 전달하는 데 필요한 임계값 아래로 떨어집니다.
- 외부 반경의 벽이 얇아짐과도하게-늘어나면 직선 구간보다 얇은 구간이 남습니다. - 글리콜 냉각수에 염화물 구멍이 생기기 시작하는 정확한 지점입니다.
이 중 하나라도 익숙하게 들린다면 이는 정밀{0}}구부러진 316 액체 냉각 파이프가 소스에서 제거되도록 설계된 문제입니다.
왜316 액체 냉각관굽힘은 제작 작업이 아닌 엔지니어링 결정입니다.
직행을 위해 선택한 소재가 이야기의 전부는 아닙니다. 316L의 몰리브덴 및 저{1}}탄소 화학은 염화물-함유 글리콜의 구멍에 저항하지만 외벽을 얇아지게 하거나 내부 표면을 주름지게 하는 굽힘으로 인해 국지적으로 합금의 이점이 상실됩니다. 유체 성능은 곡선에 따라 살거나 죽습니다.
냉각수 서비스를 위한 제어된 굽힘과 일반 튜브 굽힘을 구분하는 방법은 다음과 같습니다.
- 튜브 내부의 맨드릴 지지대내부 벽을 매끄럽게 유지하고 호를 통해 타원형을 유지하므로 속도가 최고조에 달하는 흐름 경로가 둥글게 유지됩니다.
- 굴곡 전체에 걸쳐 벽-두께 추적동일한 표준에 일치하는 굽힘 형상을 사용하여 직선에서 ASTM A312 치수 제한에 따라 검증된 압력 여유 - 아래로 외부 반경이 얇아지지 않음을 확인합니다.
- 굴곡부-에서-피팅 조인트까지의 궤도 용접ISO 3834에 따라 관리되는 는 누출로 인해 전체 랙이 무너지는 용접 일관성을 유지합니다.
잠시 멈춰 볼 가치가 있는 한 가지 차이점은 눈에 보이는 작은 주름이 종종 눈에 띄지 않는 윤곽선 오류의 일각이라는 것입니다. 거칠기와 타원성은 모두 시각적으로 손상되기 전에 열 전달을 저하시킵니다. 한 데이터 센터 인프라 책임자는 "우리는 현재 AI 서버 랙을 업그레이드하고 있는데 누출이 가장 큰 우려 사항 중 하나입니다"라고 엔지니어에게 말했습니다. 기하학적 구조를 유지하는 굽은 부분이 첫 번째 방어선입니다.
실제 비용316 액체 냉각관설치 후 실패하는 굽힘
비용이 어떻게 쌓이는지 고려하십시오. 벤드는 튜브 가격의 작은 부분입니다. 잘못한 결과는 그렇지 않습니다.
실패는 벤치에서 발견되지 않습니다. 이는 느린 압력 드리프트, 매니폴드 아래의 웅덩이 또는 몇 주 간의 열 순환 후에 눈물을 흘리는 조인트로 나타납니다. 그런 다음 시스템이 설치되고 랙이 채워지며 수정이란 루프를 배수하고 연결을 끊고-어셈블리 자격을 다시 부여하는 것을 의미합니다.
여기서 배치 일관성이 총 비용을 결정합니다. 샘플 벤드가 검사를 통과했지만 생산 벤드가 외경, 벽 두께 또는 벤드 반경에서 변동하는 공급업체는 조립 라인에 재작업을 강요합니다. 한 조달 관리자는 다음과 같이 말했습니다. "가장 큰 관심사는 샘플 품질이 아니라 모든 배치가 동일한 표준을 유지할 수 있는지 여부입니다."
China Super Tech는 316개 액체 냉각 파이프의 위험을 어떻게 제어합니까?
- 입고 자재 확인- 각 316L 열은 단일 튜브가 형성되기 전에 분광계로 공장 인증서를 기준으로 검사됩니다.
- 성형 및 굽힘을 통한 치수 제어- 외경, 벽 두께 및 굽힘 형상은 눈으로 보는 것이 아니라 도면 공차를 기준으로 측정됩니다.
- 내부 표면 처리- 연마, 산세 및 패시베이션을 통해 내부 거칠기를 Ra 0.4 μm 이하로 낮추므로 굽힘 부분이 입자 트랩이 되지 않습니다.
- 배송 전 100% 누출 검사- 모든 구부러진 튜브는 압력 및 누출 테스트를 거쳤으므로 움푹 들어간 부분이 현장에 도달하지 않습니다.
자재 및 검사 기록은 배송과 함께 이동하므로 많은 구매자가 어려움을 겪는 공급업체 감사 기간이 단축됩니다. ISO 9001 인증 공급업체는 이를 증명하기 위해 제품과 완전한 품질 문서를 모두 제공해야 합니다.
지정하는 방법316 액체 냉각관구부려서 형상을 유지합니다.
튜브-굽힘 전문가가 될 필요는 없습니다. 4가지 사항을 명확하게 명시하고 공급업체가 이를 보유할 수 있는지 확인해야 합니다.
| 사양 | 통제할 대상 | 루프를 보호하는 이유 |
| 굽힘 반경(CLR) | OD의 최소 중심선 반경 | 반경이 너무 작으면 외부 호의 벽이 얇아집니다. |
| 구부러진 부분의 난형 | 라운드에서 최대 % 편차 | 유효 유동 면적과 냉각수 속도를 보존합니다. |
| 굽힘 후 벽 두께 | 외부 반경의 최소 유지 벽 | 설계에 가정된 압력 마진을 유지합니다. |
| 내면 마감 | 굴곡에서의 Ra 값 | 난류 및 입자 축적을 방지합니다. |
이것을 그림에 올려보세요. 이 네 가지 모두에 대해 견적을 낼 수 있는 공급업체는 벤딩 파트너입니다. 튜브 OD만 인용하는 사람은 튜브 공급업체입니다.

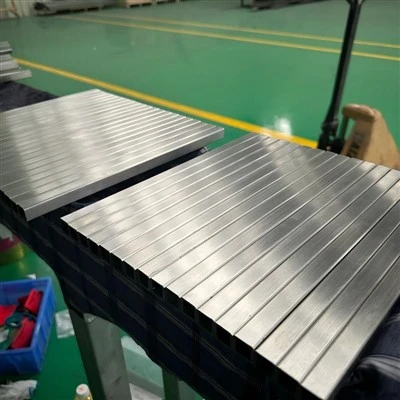

당사의 제조에서는 10×10mm ~ 80×80mm 정사각형 섹션, 0.5~3.0mm 벽 두께, 최대 6000mm 길이의 맞춤형 316 액체 냉각 파이프를 지원하며, 구부러진 튜브와 매니폴드가 도면에 따라 제작됩니다. 연간 생산 능력이 12,000톤에 달하며 리드 타임을 7일에서 21일 대기열로 늘리지 않고도 대량의 구부러진{11}}튜브 주문 슬롯을 병렬 생산 라인에 투입할 수 있습니다.
선택316 액체 냉각관신뢰할 수 있는 벤드 공급업체
굽힘 품질은 가격 문제가 아니라 제조{0}}능력 문제입니다. 세 개의 수표가 두 개를 구분합니다.
먼저 굽힘을 수행하는 사람이 누구인지 물어보십시오. -한 지붕 아래에서 사내 성형 및 굽힘을 수행하면 공급업체가 외부 굽힘자를 비난하고 누구도 형상을 소유하지 않는 조정 격차가 제거됩니다. China Super Tech는 재료 검사, 성형, 굽힘, 용접, 표면 처리 및 최종 검사를 -자체에서 수행합니다.
둘째, 용접 및 굽힘 품질을 어떻게 검증하는지 물어보십시오. 굽힘과 용접은 냉각수 누출이 발생하는 두 가지 공정 단계입니다. ISO 3834 용접 관리와 배송이 완료되기 전 100% 누출 검사를 모두 수행합니다.
셋째, 가격을 요청하기 전에 문서를 요청하십시오. ISO 9001에 따라 재료 인증서, 치수 기록 및 누출- 테스트 결과는 선호되지 않는 표준 출력-입니다. 11년 동안 20+개 국가에서 깨끗한 감사 추적이 필요한 프로젝트가 이곳에서는 일상적이며, 기술 엔지니어가 질문에 대해 24시간 이내에 답변합니다.
다음 프로젝트에서 굽힘 실패를 방지하기 위한 실제 단계
- OD뿐만 아니라 굽힘 반경, 타원형 한계, 유지된 벽 두께 및 내부{0}}표면 Ra를 도면 -에 모두 입력합니다.
- 전체 실행을 승인하기 전에 치수 보고서와 함께 굽힘 샘플을 요청하십시오.
- 공급업체가 자체적으로 굽힘 및 용접을 확인하고-그들이 언급한 용접 공정 관리를 검사합니다.
- 각 배송마다 샘플 보고서가 아닌 100% 누출-테스트 기록이 필요합니다.
- 재료를 냉각수와 일치시키세요. - 316글리콜 및 염화물 베어링 루프의 경우 L-; 순수 및 탈이온수의 경우 304입니다.
316 액체 냉각 파이프 벤드에 대한 일반적인 질문
Q: 타원형 또는 주름진 316 액체 냉각 파이프 굴곡의 원인은 무엇입니까?
A: 굽힘 작업 중 내부 맨드릴 지지력이 충분하지 않은 것이 일반적인 원인입니다. 내부 벽을 고정하는 맨드릴이 없으면 튜브가 중립 축을 향해 붕괴되어 타원형과 내부{1}}벽 주름이 발생합니다. 맨드릴 지지대가 있는 제어된 굽힘은 -단면을 둥글게 유지하고 아크를 통해 내부 표면을 매끄럽게 유지하여 냉각판의 유동 면적과 냉각수 속도를 보존합니다.
Q: 구부리면 316 액체 냉각 파이프가 약해 집니까?
답변: 구부리면 외벽이 얇아지고{0}}재료가 국부적으로 경화될 수 있습니다. 공정에서 벽 두께를 유지하고 굽힘 형상을 도면에 유지하면 위험을 관리할 수 있습니다. 압력 여유를 기준으로 외부 반경에 유지된 최소 벽을 확인하고 도면에 따라 굽힘이 검사되었는지 확인합니다. -직선-런 제한은 ASTM A312에 의해 관리되며 굽힘은 동등한 무결성을 유지해야 합니다.
Q: 316 액체 냉각 파이프를 내가 원하는 반경과 길이로 구부릴 수 있나요?
답: 그렇습니다. 우리는 10×10mm ~ 80×80mm 정사각형 단면, 0.5~3.0mm 벽 두께, 최대 6000mm 길이를 지원하는 구부러진 튜브와 매니폴드를 도면에 맞게 생산합니다. 굽힘 반경 및 형상이 포함된 도면을 보내면 당사 엔지니어링 팀이 생산 전에 이를 검토하고 기술적인 질문에 대해 24시간 응답해 드립니다.
Q: 피팅 용접부-에서-굴곡부 누출을 어떻게 방지하나요?
A: 용접은 일관된 침투를 위해 궤도 용접 기술을 사용하여 ISO 3834에 따라 제어되며 모든 구부러진 어셈블리는 배송 전에 100% 누출 검사를 받습니다. 이렇게 하면 냉각수 루프 - 굽힘 및 용접 접합부 -에서 가장 위험이 높은 누출 지점 두 곳이 닫히므로 랙이 아닌 바닥에서 결함이 발견됩니다.
Q: 액체 냉각 벤드에는 어떤 내부 표면 마감이 적용되어야 합니까?
A: 정밀 냉각을 위해 내부 표면 거칠기를 Ra 0.4μm 이하로 목표로 삼으십시오. 더 부드러운 굴곡 표면은 입자 축적을 줄이고 냉각수 순환을 안정적으로 유지합니다. 당사의 연마, 산세척 및 패시베이션 공정은 흐름이 가속화되고 오염이 가장 잘 정착될 가능성이 있는 곡선에서 가장 중요한 마무리에 도달합니다.
316 액체 냉각 파이프를 처음부터 올바르게 구부리기
하나의 굽힘은 작은 라인 항목입니다. 실패한 굽힘은 배수된 루프, 재{1}}인증된 어셈블리, 복구할 수 없는 프로젝트 타임라인입니다. 두 결과 사이의 차이는 검증할 수 있는 프로세스 제어입니다.
도면 - 굽힘 반경, 타원형 한계, 유지 벽 및 내부{1}}표면 Ra-를 보내주시면 제조 엔지니어가 이를 검토하고 24시간 이내에 답변해 드립니다. 우리는 타당성을 확인하고, 굴곡 형상을 제안하고, 재료 인증서와 누출-테스트 기록이 포함된 귀하의 사양에 맞는 구부러진 316 액체 냉각 파이프 견적을 제시해 드립니다.
치수 보고서가 포함된 굽힘 샘플을 요청하세요. 주문을 확정하기 전에 형상을 테스트하십시오.
