골판지관 열교환기
제품 소개
골판지관 열교환기
China Super Tech는 산업용 열 전달 장비용 스테인레스 스틸 튜브 솔루션을 공급합니다. 주름형 열 교환기 튜브는 유체 흐름과 열 전달에 영향을 미칠 수 있는 물결 모양의 프로파일을 특징으로 합니다.
프로젝트 기반 사양 논의 및 맞춤 요청을 지원합니다. 도면, 치수 및 작동 조건을 공유하면 요구 사항을 검토하고 적합한 옵션을 논의할 수 있습니다.
견적 요청골판지 열교환기 튜브란 무엇입니까?

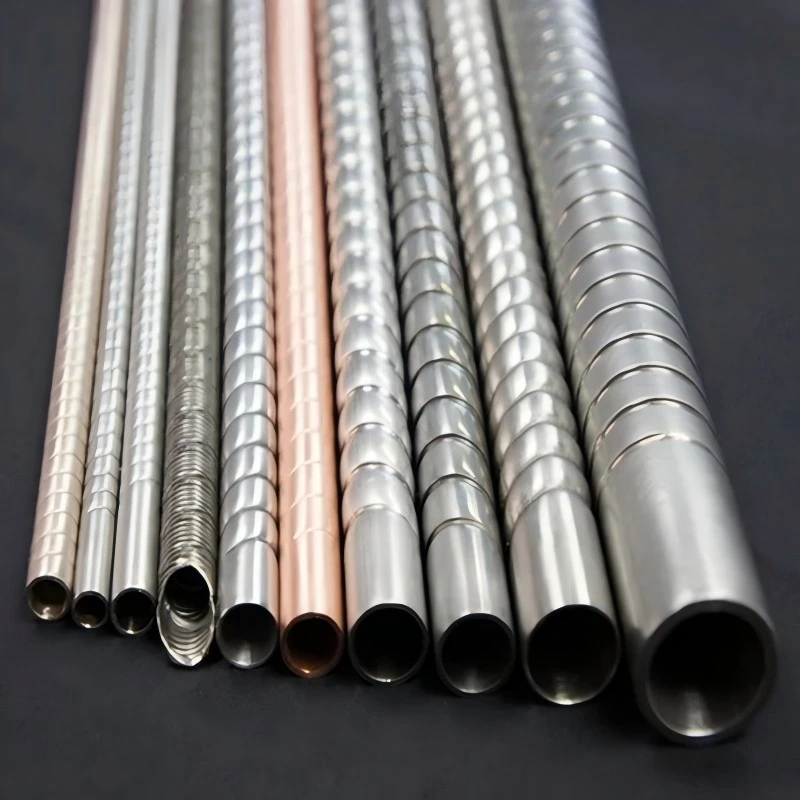

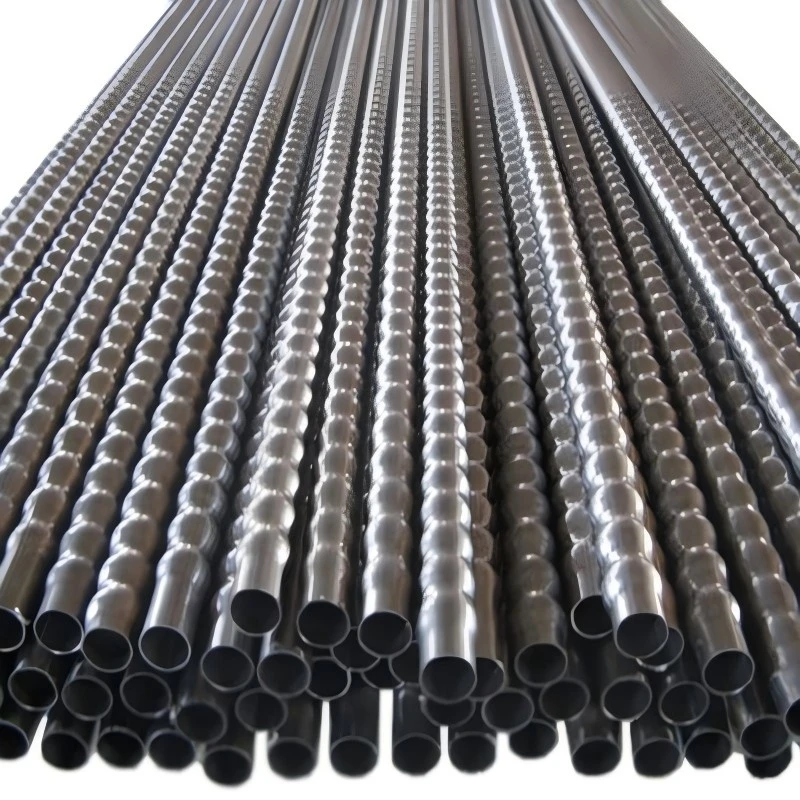

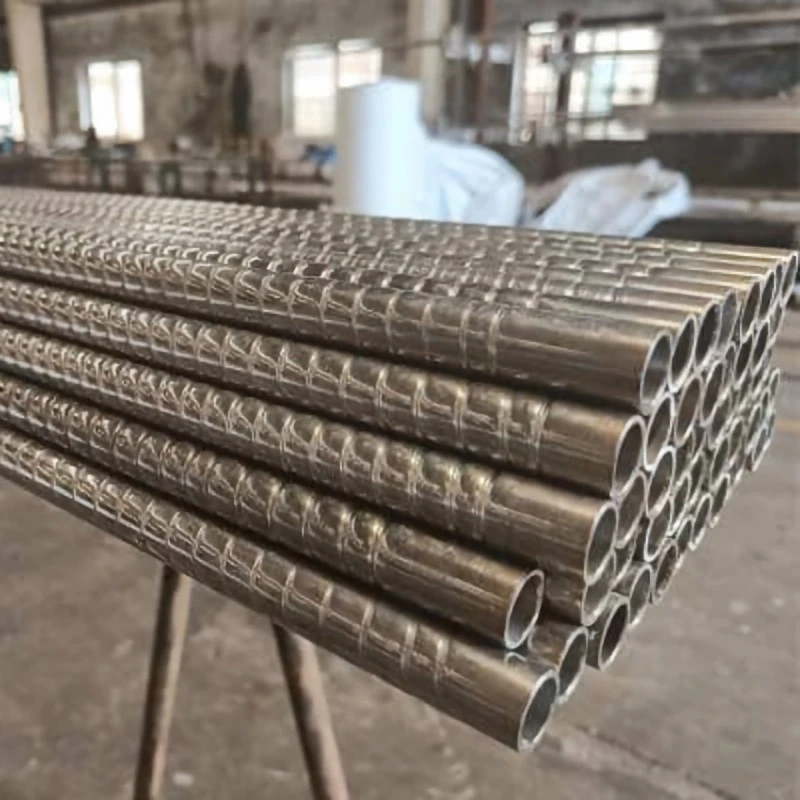

주름진 열 교환기 튜브는 길이를 따라 반복되는 파도 모양의 프로파일을 가지고 있습니다. 기존의 매끄러운 튜브와는 달리, 융기된 부분과 오목한 부분이 교대로 있습니다.
이 모양은 튜브 형상을 변경하고 유체 흐름을 방해하여 잠재적으로 열 전달에 영향을 미칠 수 있습니다. 실제 결과는 튜브 설계, 유체 특성, 유량 및 시스템 작동 조건에 따라 달라집니다.
중요한:본 제품은 완전한 열교환기가 아닌 열전달 장비에 사용되는 튜브 부품입니다. 튜브 치수와 주름 형상은 의도한 장비 설계와 일치해야 합니다.
주요 기능 및 선택 고려 사항
골판지 튜브를 평가할 때 구매자는 튜브 재질보다 더 많은 것을 고려해야 합니다. 형상, 작동 조건 및 장비 호환성이 모두 최종 선택에 영향을 미칩니다.
유체 흐름과 열 전달
주름진 프로파일은 유체 이동을 변경하고 열 전달에 영향을 줄 수 있습니다. 그 적합성은 압력 강하 및 시스템 흐름 요구 사항과 함께 평가되어야 합니다.
장비 맞춤을 위한 형상
튜브 직경, 주름 피치 및 깊이는 완성된 프로파일에 영향을 미칩니다. 장비 도면과 비교하여 이러한 세부 사항을 확인하면 사양 불일치를 줄이는 데 도움이 됩니다.
작동 조건에 대한 자료
재료 선택은 작동 매체, 온도, 압력, 세척 방법 및 부식 위험을 고려해야 합니다. 주문하기 전에 필요한 등급을 확인해야 합니다.
맞춤형 골판지 열교환기 튜브
다양한 열 전달 시스템에는 다양한 튜브 치수, 주름 프로파일 및 최종 구성이 필요할 수 있습니다. China Super Tech는 스테인레스 스틸 튜브 맞춤화 서비스를 제공하며 사양이 확정되기 전에 프로젝트 요구 사항을 논의할 수 있습니다.
사양 기반 맞춤화
필요한 치수, 재료 등급 및 주름 프로파일을 공유하십시오. 우리는 요청된 사양을 검토하고 확인해야 할 세부 사항을 식별할 수 있습니다.
도면 및 요구사항 검토
기존 도면이나 장비 사양은 양 당사자에게 튜브 형상, 길이 및 설치 요구 사항을 논의하기 위한 보다 명확한 출발점을 제공합니다.
스테인레스 스틸 튜브 체험
스테인레스 스틸 튜브 산업에서의 우리의 경험은 재료 요구 사항, 제품 치수 및 맞춤형 튜브 프로젝트에 대한 논의를 지원합니다.
사전에 논의된 검사 요구 사항
귀하의 프로젝트에 필요한 검사 및 재료 문서를 알려주십시오. 특정 주문에 대해 사용 가능한 검사 범위와 문서를 확인해야 합니다.
최종 제조 타당성, 사용 가능한 재료, 공차 및 검사 옵션은 요청한 설계에 따라 다르며 각 프로젝트마다 확인해야 합니다.
주름관 열교환기 - 기술 사양
| 사양 | 세부 |
|---|---|
| 제품명 | 골판지관 열교환기 |
| 재료 등급 | TP316L / UNS S31603 / SUS316L |
| 재료 유형 | 오스테나이트계 Cr-Ni-Mo 스테인리스강 |
| 루트 외경 | 16~50mm |
| 크레스트 외경 | 19~62mm |
| 벽 두께 | 0.6~1.2mm |
| 일반적인 튜브 크기 | Φ16 × 19mm; Φ19 × 22/25mm; Φ20 × 25mm; Φ22 × 25/28mm; Φ25 × 30/32mm; Φ32 × 42mm; Φ38 × 42/45mm; Φ40 × 50mm; Φ48 × 54mm; Φ50×57/62mm |
| 주름 피치 | 15 / 20 / 25 / 30 / 40 / 45 / 50mm |
| 주름 피치 공차 | ±1.0mm |
| 크레스트 깊이 공차 | ±0.05mm |
| 대략적인 단위 중량 | 0.257~1.892kg/m(치수 및 벽 두께에 따라 다름) |
| 튜브 길이 | 도면 및 프로젝트 요구 사항에 따라 맞춤화 |
| 최대 열처리 길이 | 장비 성능에 따라 최대 13m |
| 제조공정 | 튜브 성형, TIG 용접 및 주름 |
| 주름 방식 | CNC / 프로그램 제어 성형 |
| 열처리 | 브라이트 솔루션 트리트먼트 |
| 표면 마감 | 밝은 표면 |
| 점검 | 주문 요구 사항에 따라 확인 예정 |
| 적용 가능한 표준 | 제품 디자인 및 주문 요구 사항에 따라 확인 예정 |
| 응용 | 열교환기, 응축기, 증발기, 산업용 냉난방 장비 |
| 맞춤화 | 도면 및 기술 요구 사항에 따라 검토 가능 |
올바른 스테인레스 스틸 등급을 선택하는 방법
올바른 재료는 튜브가 장비의 부식 및 작동 요구 사항을 충족하는 데 도움이 됩니다. 재료명뿐만 아니라 실제 작업 조건을 토대로 결정해야 합니다.
- 작동 매체:튜브와 접촉하는 액체 또는 가스를 식별하십시오.
- 온도 및 압력:정상적인 작동 조건과 설계 요구 사항을 확인하십시오.
- 부식 요인:시스템의 염화물, 세척용 화학 물질 및 기타 물질을 고려하십시오.
- 적용 가능한 표준:필요한 재질 등급과 제품 사양을 확인하세요.
적절한 경우 304/304L 또는 316/316L과 같은 등급을 고려할 수 있습니다. 그러나 최선의 선택은 매체, 농도, 온도 및 서비스 조건에 따라 다릅니다. 필요한 등급과 가용성을 우리 팀에 확인하십시오.
일반적인 애플리케이션
설계, 재료 및 작동 조건에 따라 주름형 열교환기 튜브는 다음 장비 및 산업 분야에서 고려될 수 있습니다.
- 산업용 열교환기
- 콘덴서 및 증발기
- 산업용 냉난방 장비
- 화학 및 석유화학 공정 장비
- 산업용 냉동 시스템
- 산업용 열 제어 장비
장비 설계, 작동 매체, 압력, 온도 및 관련 산업 요구 사항을 기준으로 적용 적합성을 확인해야 합니다.
RFQ에 포함할 내용
명확한 기술 세부 정보를 제공하면 귀하의 프로젝트를 이해하고 견적 전에 확인해야 할 사항을 결정하는 데 도움이 됩니다.
제품 세부정보
- 재료 등급 및 규격
- 튜브 직경 및 벽 두께
- 주름 피치 및 깊이(지정된 경우)
- 튜브 길이 및 수량
프로젝트 요구 사항
- 장비 유형 및 용도
- 작동 매체 및 온도
- 설계 압력 및 유량 요구 사항
- 도면, 검사 및 구비서류
일부 세부 사항이 아직 확정되지 않은 경우 현재 도면이나 프로젝트 요구 사항을 먼저 보내십시오. 사용 가능한 정보를 검토하고 아직 확인이 필요한 항목을 식별할 수 있습니다.
프로젝트 요구 사항 제출FAQ
주름진 열교환기 튜브는 주름진 금속 호스와 동일합니까?
반드시 그런 것은 아닙니다. 주름진 금속 호스는 일반적으로 유연한 연결을 위해 설계되는 반면, 주름진 열 교환기 튜브는 열 전달 장비에 사용하도록 선택됩니다. 구조와 설계 요구 사항이 다를 수 있습니다.
주름진 튜브는 항상 부드러운 튜브보다 열을 더 잘 전달합니까?
아니요. 주름은 유체 이동과 열 전달에 영향을 미칠 수 있지만 결과는 튜브 형상과 작동 조건에 따라 달라집니다. 압력 강하 및 펌핑 요구 사항도 고려해야 합니다.
주름형 열교환기 튜브를 맞춤 제작할 수 있습니까?
요청한 재료, 치수, 주름 프로파일 및 도면을 기반으로 맞춤형 요구 사항을 논의할 수 있습니다. 특정 프로젝트에 대해 제조 타당성과 사용 가능한 옵션을 확인해야 합니다.
견적을 요청하려면 어떤 정보가 필요합니까?
재료 등급, 튜브 치수, 주름 요구 사항, 수량, 적용 및 작동 조건이 유용한 출발점입니다. 가능한 경우 도면이나 사양 시트가 도움이 됩니다.
골판지 열 교환기 튜브 요구 사항에 대해 논의하십시오.
귀하의 장비에 튜브를 맞추는 것은 올바른 사양에서 시작됩니다. 도면, 재료 요구사항 및 작동 조건을 China Super Tech와 공유하여 사용자 정의 옵션 및 문의에 대한 다음 단계에 대해 논의하십시오.
